■データシート

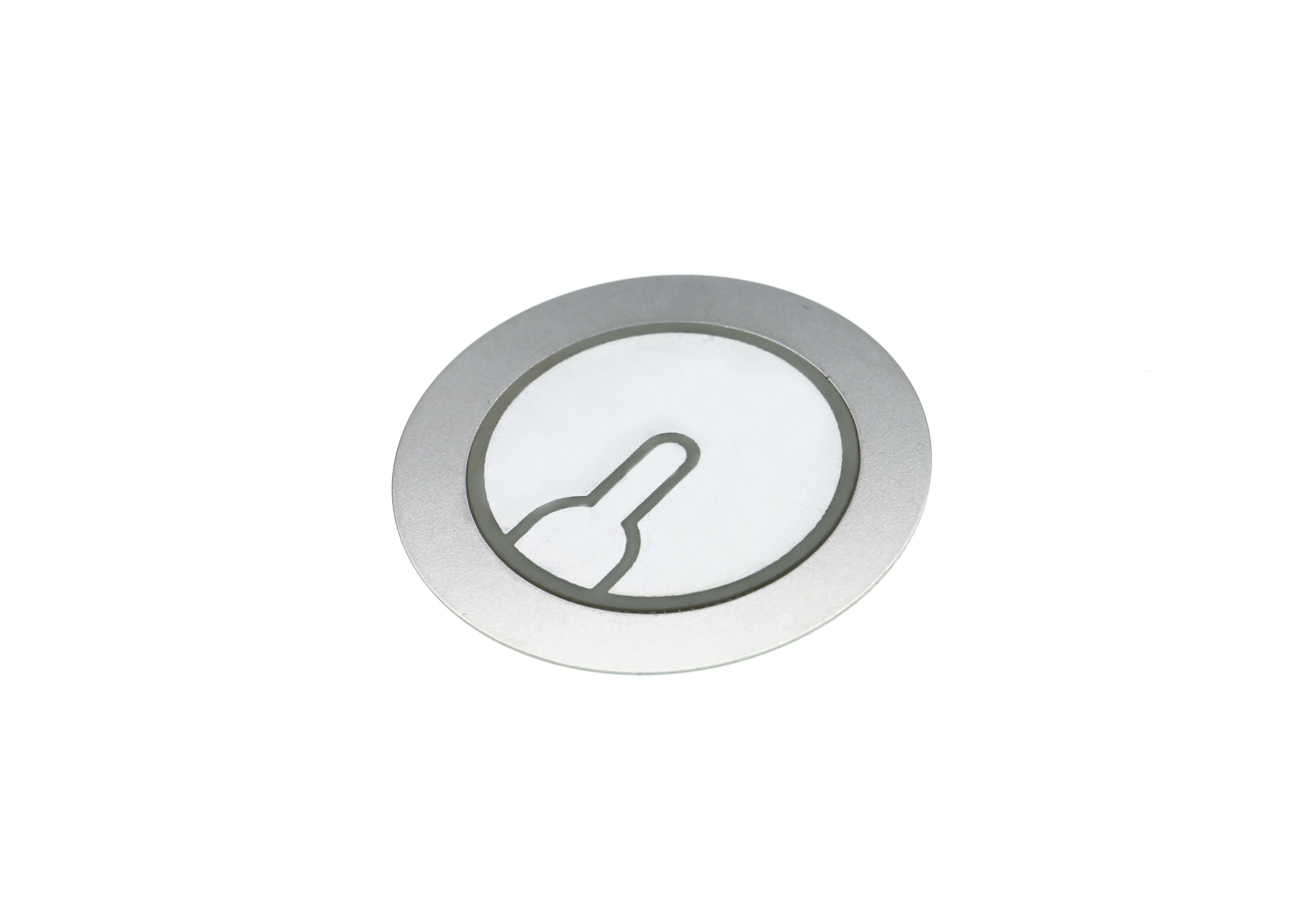

番号。 | 部品番号 | KD-34.5S-32S |
1 | 共鳴周波数 | 3.2±0.5kHz |
2 | 共振インピーダンス | 最大300Ω |
3 | 静的静電容量 | CM：100Hzで35.0nF±30％ |
CF：100 Hzで5.0nF±30％ | ||
4 | 許容入力電圧 | 最大30Vp-p |
5 | 動作温度範囲 | -20〜 + 70℃ |
6 | 保管温度範囲 | -30〜 + 80℃ |
7 | プレート径 | D = 34.55±0.1mm |
8 | セラミックディスク直径 | d = 25.0±0.3mm |
9 | 板厚 | t = 0.30±0.03mm |
10 | 総厚 | T = 0.55±0.05mm |
11 | プレート素材 | SUS 304 |
■寸法図
